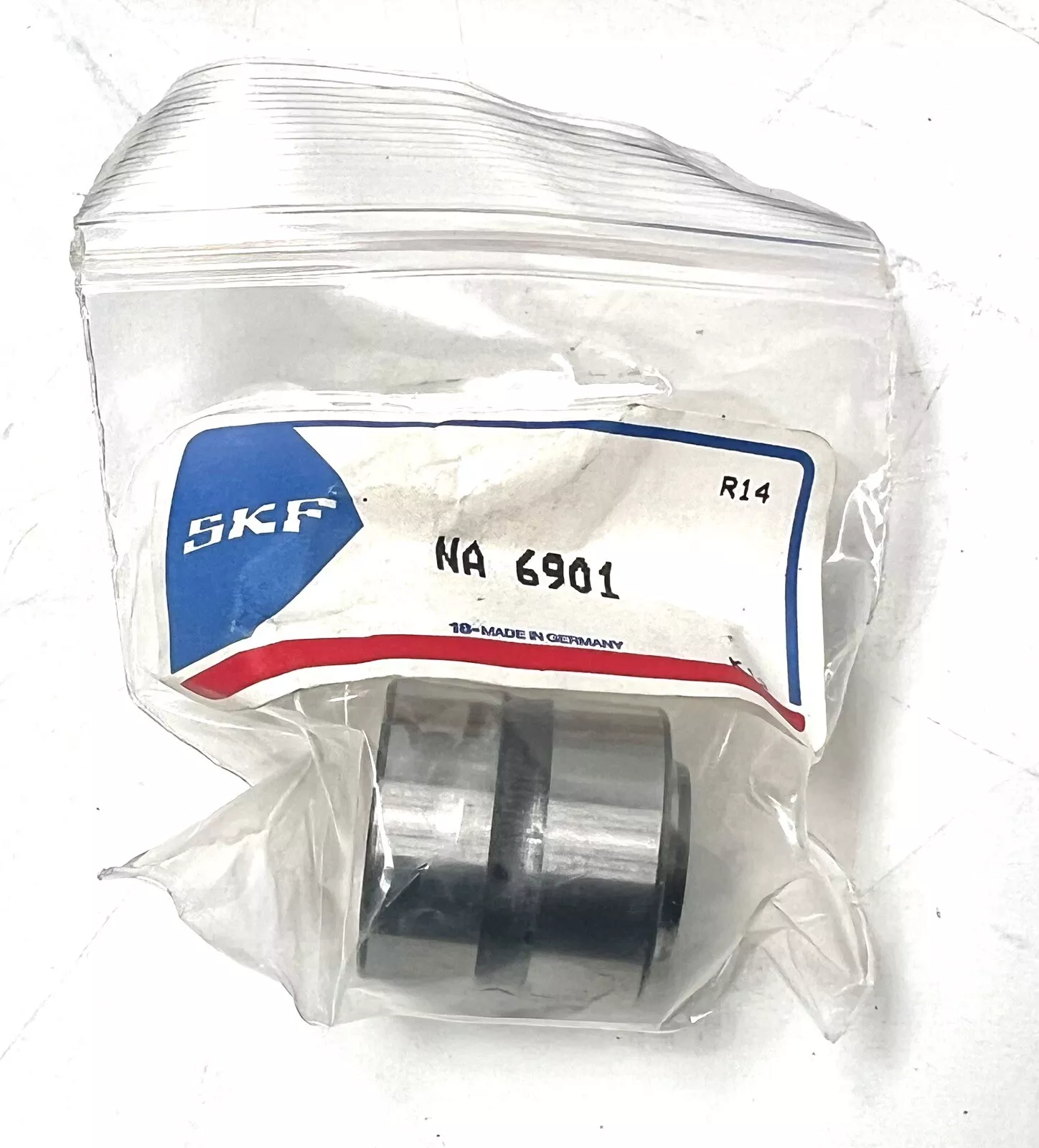

SKF NA6901轴承代号说明
N
A
6
9
0
1
NA：机切削滚针轴承（带挡边）
6：宽度尺寸系列：6系列
9：外径尺寸系列：9系列
01：带内圈内径：12 mm
NA：
机切削滚针轴承（带挡边）
6：
宽度尺寸系列：6系列
9：
外径尺寸系列：9系列
01：
带内圈内径：12 mm
SKF NA6901轴承尺寸
| 内径 | d | 12mm |
| 外径 | D | 24mm |
| 宽度 | B | 22mm |
| 内圈滚道直径 | F | 16mm |
| 外圈倒角尺寸 | r₁,₂ min. | 0.3mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1mm |
SKF NA6901轴承挡肩尺寸
| 不带有法兰的最小允许轴径和滚动轴承 | dₐ min. | 14mm |
| 轴承座挡肩尺寸（带法兰） | Dₐ max. | 22mm |
| 倒角半径 | rₐ max. | 0.3mm |
SKF NA6901轴承数据计算
| 基本额定动载 | 16.1kN |
| 基本额定静载荷 | 23.2kN |
| 疲劳载荷限值 | 2.75kN |
| 参考转速 | 22000r/min |
| 极限转速 | 26000r/min |
SKF NA6901轴承质量
| 轴承重量 | 0.046kg |
SKF NA6901轴承（3D图）
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
SKF NA6901轴承尺寸图
