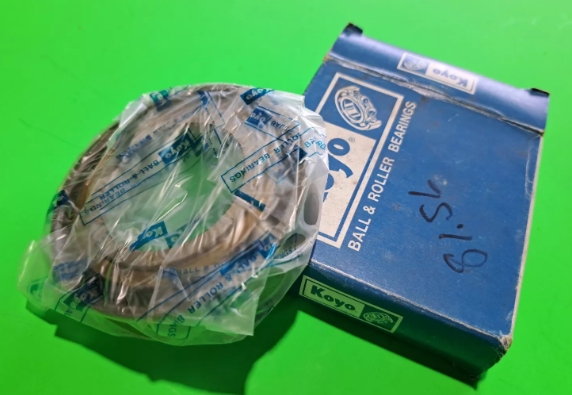

KOYO 7010-5DBMFGPZ轴承代号说明
K
O
Y
O
7
0
1
0
-
5
D
B
M
F
G
P
Z
KOYO ：轴承品牌：KOYO
7：角接触球轴承
0：尺寸系列：10系列
10：公称内径：50 mm
-5：滚珠引导
DB：双列背靠背（<>）配对
M：中等预紧
FG：聚酰胺树脂保持架
PZ：非标准精度等级（约等于P0级）
KOYO ：
轴承品牌：KOYO
7：
角接触球轴承
0：
尺寸系列：10系列
10：
公称内径：50 mm
-5：
滚珠引导
DB：
双列背靠背（<>）配对
M：
中等预紧
FG：
聚酰胺树脂保持架
PZ：
非标准精度等级（约等于P0级）
KOYO 7010-5DBMFGPZ轴承尺寸、参数与图纸
| 外形尺寸 (mm) | |
| 轴承内径 d | 50 |
| 轴承外径 D | 80 |
| 轴承厚度 B | 16 |
| 倒角半径 r.min | 1 |
| 倒角半径 r1.min | 0.6 |
| 倒角半径 r2.min | - |
| 润滑油槽尺寸 (mm) | |
| 油槽边距 S | - |
| 油槽宽度 W | - |
| 安装尺寸 (mm) | |
| 内圈挡肩 da.min | 55.5 |
| 内圈挡肩 db.min | - |
| 外圈挡肩 Da.max | 74.5 |
| 外圈挡肩 Db.max | 75.5 |
| 倒角半径 ra.max | 1 |
| 倒角半径 rb.max | 0.6 |
| 倒角半径 rc.max | - |
| 额定载荷（kN） | |
| 动态额定载荷 Cr | 29.5 |
| 静态径向载荷 Cor | 20.1 |
| 疲劳极限载荷 Cu | 1.1 |
| 允许轴向静载荷 | 4.97 |
| 极限转速（r/min） | |
| 脂润滑 | 13000 |
| 油润滑 | 18000 |
| 其他参数 | |
| 计算系数 fo | - |
| 作用点位置 a | 26.9 mm |
| 参考重量（单列） | 0.29 kg |
| 间隙容积 | 12 立方厘米/列 |
| 螺母轴向张力 | 10000 N |
| 固定板过盈量 | 0.01-0.02 mm |
